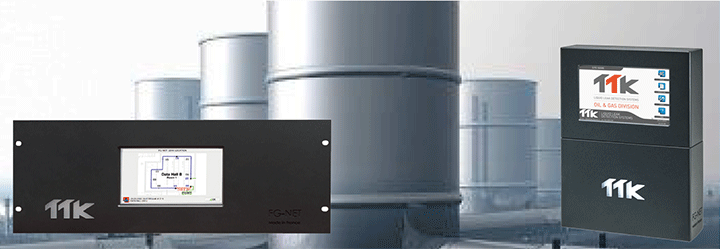

FG-NET-LL 누유 유닛

소개

▶
터치스크린 인터페이스
▶
혁신적인 FG-OD 누유센서
▶
최대 2,400m의 누유감지 기능
▶
다이나믹한 누유진행분석
▶
TCP/IP 및 MODBUS 통신

FG-NET-LL 디지털 유닛은 산업용 장거리 유류이송배관에 적합한 TTK FG-OD 디지털 누유감지센서 케이블과 함께사용하도록 디자인되었습니다.

문서 자료

기능

| 센서 케이블에서 이벤트(누유 혹은 단선)가 발생할 경우 FG-NET-LL의 초기 동작 |
▶
경보음이 울리며, 릴레이가 활성화 됨
▶
터치스트린 화면에 위치정보 (케이블 단위) 및 사고 종류(누유/단선), 사고 발생 일자 및 시간이 표시 됨
▶
옵션 - FG-NET-LL 터치스크린 화면에 위치정보가 강조된 통합된 맵이 나타남

| FG-NET-LL의 후속 동작 |
▶
MODBUS 프로토콜을 통해 BMS에 정보를 제공하여, 호스트 BMS에서 다이나믹한 맵을 구동 가능
▶
경고 이메일 발송 및 표준 Ethernet으로 연결된 LAN망에 있는 BMS에 SNMP 트랩 전송


특징 및 장점

▶
7" (175mm) 터치 스크린으로 시스템 상태를 정확하고 상세하게 표시
▶
사용자 친화적인 시스템 - 사용자는 홈화면에서 엑서스 할 수 있는 하위 메뉴의 선택 가능
▶
최대 120개의 FG-OD 센서 케이블을 독립적으로 관리
▶
오류에 대한 시스템의 반응 시간은 케이블별 설정에 의해서 정의됨
▶
하나 혹은 여러 개의 센서케이블의 임시 경보 해제 가능 (최대 72시간)
▶
이벤트 로그 최대 5000개 저장
▶
SD 메모리로 사용자 설정 및 도면 저장
▶
BMS와 연동할 수 있는 3가지 인터페이스 제공
▷
이더넷 포트를 통해 TCP / IP 연결
▷
MODBUS RS232나 RS422/485 시리얼 통신
▷
9개의 릴레이 접점: 전원상태 릴레이 1개 + 8개의 프로그램형 릴레이
□
듀얼 릴레이 (예: 1개 BMS, 1개 솔레노이드 벨브)
□
릴레이마다 개별 LED 표시등이 설치
▶
사용자별 다른 보안등급 적용으로 최적의 보안 유지
▶
다이나믹한 누출 진행 분석 - 알람 로그를 통하여 누유의 진행 및 발생 시간 등의 분석이 가능하며, 케이블의 번호 및 발생 시간을 통하여 누수의 진행을 모니터링 할 수 있음
▶
누유 및 단선 사고 발생 케이블의 정확한 위치 감지
▶
각 센서별 자동 어드레스 부여 및 특정 이름 설정
▶
동시에 여러 곳에서 발생하는 누수를 모두 감지 (120개 케이블 = 120개 누유/단선 감지)
▶
단선 사고 케이블의 번호도 검출 가능
▶
마이크로칩 고장이나 내부 보조선의 단선으로 인한 통신불능 사고 케이블의 번호 검출 가능
▶
외부 감지선 단선이 발생하면 해당 케이블을 제외한 다른 모든 센서 케이블은 모두 정상 작동 됨
▶
통신 불능이 발생한 케이블의 앞쪽 케이블들은 모두 정상 작동됨
▶
기존 모니터링 시스템과 호환 (BMS등과 연동)
▶
시스템의 확장 및 업그레이드가 용의함
▶
추가 전원공사 및 로컬(서브) 판넬이 필요 없음


7" 터치스크린

| 터치스크린 메뉴: FG-NET의 구성에 사용하는 4개의 메뉴 |
▶
Setup: 케이블의 분리 및 반응 시간, 사용자 승인, 릴레이 설정, 지역 시간, 언어, 음향 경보, 시리얼 링크 및 네트워크 기능 등의 시스템 구성을 위한 페이지. (관리자 레벨의 암호를 입력하여야 메뉴에 액세스 가능)
▶
Event logs: 현재를 기준으로 최대 5,000개까지의 저장된 이벤트 로그를 살펴 볼 수 있음
▶
Cables: 사용자에게 케이블이 설치된 장소에 대한 일반적인 정보를 제공. 옵션 사항으로 사고시 해당 지역의 도면 및 사고 케이블 정보를 보여주는 쌍방향 모니터링 프로그램 공급
▶
Help: 문제 해결 절차 및 생산자의 상세한 연락처, 제품일련번호 등을 제공함

| 스크린 샷 |

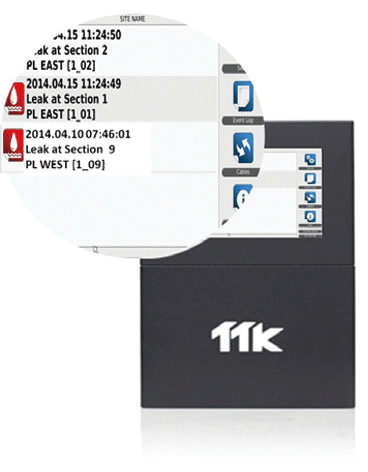

여러 경보를 한 화면에 동시에 표시

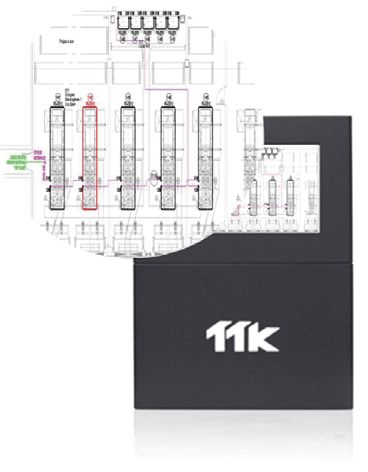

다이나믹한 맵을 통한 실시간 누수 확인

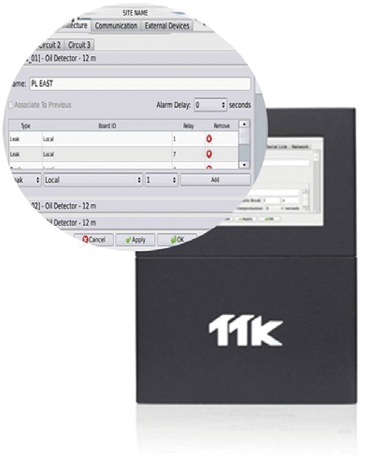

간편한 케이블별 릴레이 설정

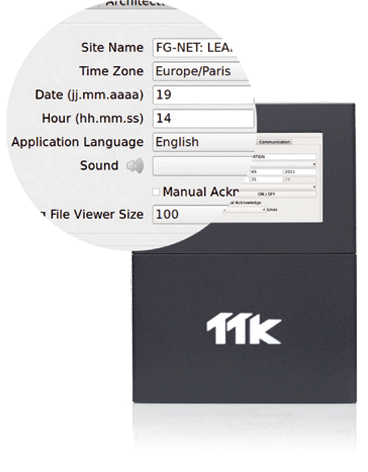

사용자 친화형 인터페이스 구성

기술 자료

호환제품

센서 케이블 (디지털): FG-OD (x)

보조장비: FG-BBOX, FG-BBOX-LL, FG-RELAYS

분기박스: FG-DEx

악세서리: TTK 8771 jumper cable, FG-CLOD, FG-TMOD, FG-NOD (x)
크기 및 무게

벽부형: W: 228 mm H: 303 mm D: 67 mm 무게: 2.3kg

19"랙형: W: 483 mm H: 177 mm D: 74 mm 무게: 3kg
모니터링 2,400m (3회로 x 40개 케이블 x 20m) 정밀도 센서 케이블 단위
운영 언어 영어, 불어, 독일어 방수등급 IP40 - 실내 전용
정격 전압 100 ~ 240 VAC, 50-60 Hz 소비 전력 36VA Max
사용 온도 범위 5°C ~ 40°C 사용 습도 범위 5% ~ 80% (건식)
릴레이 타입 건식 접점 (NO, NC, COM) 릴레이 수량 9 (8 + 1 전원 불량 접점)
최대스위칭 전압 125 V AC and 60 V DC 최대 스위칭 용량 60 VA or 30 W
시리얼 통신 MODBUS RS232 or RS422/485 TCP/IP 통신 1 PORT

구분 코드

FG-NET-LL (F/E) 장거리배관 누유감지 전용 터치스크린형 디지털 누수감지 판넬
(E: 플라스틱 박스/벽부형, F: 19"랙형)
FG-BBOX-LL FG-NET-LL의 보조 장치 - 2회로 디지털 블랙 박스 (벽부형, 100~240V)
FG-RELAYS F FG-NET-LL의 보조 장치 - 24 x 외장 릴레이 (벽부형, 100~240V 1.3A 50/60Hz)
FG-OD3, 7, 12 유류감지용 어드레스형 디지털 센서 케이블 (길이: 3, 7, 12m, 커넥터 포함)
FG-OD-LL FG-NET-LL전용 주문형 디지털 누유감지 센서케이블 (길이 3, 7, 12, ..., 20m, 커넥터 포함)
악세서리:
FG-DEx FG-OD 누유감지센서 케이블용 ATEX 인증 분기박스
FG-NOD (x) (x)미터 길이의 "OD bus 8771" 점퍼케이블 (커넥터 포함)
